[Verilog 학습] Verilog 구성 및 조합 설계 2

 절차 블록 initial

절차 블록 initial은 합성할 수 없는 구성이며 0 시뮬레이션 시간에 한 번만 실행됩니다.

주로 초기화에 사용됩니다. 여기에 구문이 표시됩니다.



initial
begin
// assignments with delays
end



테스트 벤치는 initial 절차 블록을 사용하며, 목표는 테스트 중인 설계를 구동할 수 있는 초기값들을 생성해주는 것입니다. begin-end 내에서 지연 간 할당을 블록킹하는 경우 이러한 모든 할당이 순차적으로 실행됩니다.



시뮬레이션 개념: 기본 테스트벤치

대부분의 실제 시나리오에서 테스트벤치를 사용하여 설계의 기능적 정확성을 확인합니다. 기본 테스트 벤치는 드라이버와 DUT가 있는 다이어그램을 사용하여 시각화할 수 있습니다.



다음 그림과 같이 테스트벤치에는 드라이버와 DUT가 있다. 드라이버는 신호의 자극을 생성하고 DUT 입력을 구동하는 데 사용됩니다. 목표는 출력 신호를 확인하여 설계의 기능적 정확성을 이해하고 확인하는 것입니다.





다음 예제의 테스트벤치는 합성할 수 없는 구성을 사용하여 코딩되었습니다. 목적은 신호 a_in, b_in, control_in을 구동하고 result_out, carry_out에서 출력을 확인하는 것입니다.



module test_add_sub;
reg [3:0] a_in, b_in;
reg control_in;
wire [3:0] result_out;
wire carry_out;

four_bit_subtractor UUT (

.a_in(a_in),
.b_in(b_in),
.control_in(control_in),
.result_out(result_out),
.carry_out(carry_out) );

initial
begin
  a_in = 4'b0000;
  b_in = 4'b0000;
  control_in =0;
  #10;
  a_in = 4'b1000;
  b_in = 4'b0010;
  control_in =0;
  #10;

a_in = 4'b1000;
b_in = 4'b0110;
#10;
a_in = 4'b1000;
b_in = 4'b0111;
control_in =1;
#50;
a_in = 4'b1000;
b_in = 4'b1111;
control_in =1;
#10;
a_in = 4'b0111;
b_in = 4'b0111;
control_in =0;
#10;
a_in = 4'b0111;
b_in = 4'b0111;
control_in =1;
end

endmodule

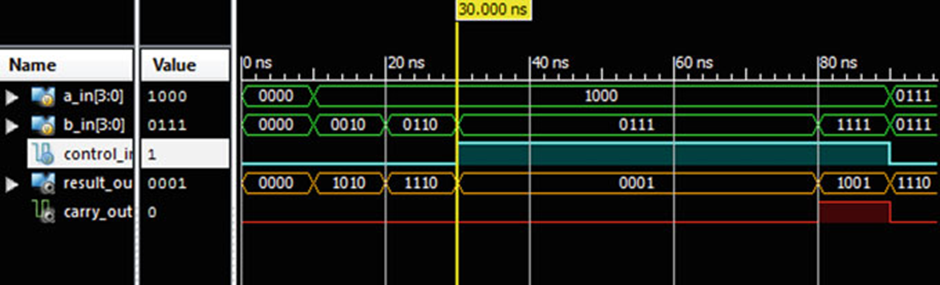

타임 스탬프 t = 20ns, control_in = 0에 대한 시뮬레이션 파형에서 볼 수 있듯이 1000, 0110을 더하여 result_out을 1110으로, carry_out = 0을 얻습니다. 타임 스탬프 t = 30ns에서 control_in = 1, 1000과 0111을 빼서 result_out = 0001, carry_out = 0이 됩니다. 다른 타임스탬프의 경우 result_out, carry_out을 관찰할 수 있습니다.





비교기와 패리티 검출기

대부분의 실제 시나리오에서 비교기는 두 이진수의 동등성을 비교하는 데 사용됩니다. 패리티 감지기는 주어진 이진수에 대한 짝수 또는 홀수 패리티를 계산하는 데 사용됩니다. 설계 엔지니어가 이에 대해 더 잘 이해하는 것이 매우 중요합니다.



이진 비교기

이들은 두 이진수를 비교하는 데 사용됩니다. 논의된 바와 같이, 이전 Verilog는 4가지 상태를 지원하며 로직 0, 로직 1, x, 하이임피던스 z입니다. Verilog는 논리적 등호 연산자(==)와 부등 연산자(!=)를 지원하며 두 숫자를 비교하는 데 사용됩니다. 이러한 연산자는 합성 가능한 RTL 설계에 사용됩니다.



a_in	b_in	a_greater_b	a_equal_b	a_less_b
0	0	0	1	0
0	1	0	0	1
1	0	1	0	0
1	1	0	1	0



module binary_comparator (

input [3:0] a_in , b_in,
output reg a_greter_b, a_equal_b, a_less_

always @ *
begin
  if (a_in ==b_in)
  begin
    a_greter_b = 0;
    a_equal_b = 1;
    a_less_b =0;
  end
  else if (a_in > b_in)
  begin
    a_greter_b = 1;
    a_equal_b = 0;
    a_less_b =0;
  end
  else

begin
a_greter_b = 0;
a_equal_b = 0;
a_less_b =1;

end

end
endmodule



중첩된 if…else 구조를 사용하기 때문에 출력에서 멀티플렉서 트리로 우선 순위 논리를 유추하고 비효율적인 설계입니다.



패리티 감지기

패리티 감지기는 이진수 문자열의 짝수 또는 홀수 패리티를 감지하는 데 사용됩니다. 1이 짝수이면 출력이 로직 0이고 홀수이면 출력이 로직 1입니다.



Condition	Description
Odd 1s	Assign output as logical 1
Even 1s	Assign output as logical zero



module even_parity_detector ( input [7:0] data_in, output parity_out);
assign parity_out = ^ data_in;
endmodule



코드 변환기

이름 자체에서 알 수 있듯이 코드 변환기는 코드를 한 숫자 체계 표현에서 다른 숫자 체계로 변환하는 데 사용됩니다. 실제 시나리오에서는 이진에서 gray로, gray에서 이진 변환기가 사용됩니다.



이진-그레이 코드 변환기

이진수 시스템의 기수는 2이며, 다중 비트 이진수의 경우 하나 또는 두 개 이상의 비트가 두 개의 연속 숫자에서 변경됩니다. 그레이 코드에서는 두 개의 연속 그레이 코드에서 한 번에 한 비트만 변경됩니다.



4-bit binary	4-bit gray
0000	0000
0001	0001
0010	0011
0011	0010
0100	0110
0101	0111
0110	0101
0111	0100
1000	1100
1001	1101
1010	1111
1011	1110
1100	1010
1101	1011
1110	1001
1111	1000



module binary_to_gray ( input [3:0] binary_in, output [3:0] gray_out );
assign gray_out [3] = binary_in[3];
assign gray_out [2] = binary_in[3] ^ binary_in[2];
assign gray_out [1] = binary_in[2] ^ binary_in[1];
assign gray_out [0] = binary_in[1] ^ binary_in[0];
endmodule



그레이를 이진 코드로 변환하는 변환기

4비트 그레이-2진 코드 변환기의 진리표

4-bit gray	4-bit binary
0000	0000
0001	0001
0011	0010
0010	0011
0110	0100
0111	0101
0101	0110
0100	0111
1100	1000
1101	1001
1111	1010
1110	1011
1010	1100
1011	1101
1001	1110
1000	1111



module binary_to_gray ( input [3:0] gray_in, output [3:0] binary_out );
assign binary_out[3] = gray_in[3];
assign binary_out [2] = gray_in[3] ^ gray_in[2];
assign binary_out [1] = ( gray_in[3] ^ gray_in[2] ) ^ gray_in[1] ;
assign binary_out [0] = ( gray_in[3] ^ gray_in[2] ^ gray_in[0] ) ^gray_in[0];
endmodule



사양에서 디자인에 대해 생각하자

y_out을 각각 a_in != b_in 및 a_in = b_in에 대한 XOR(a_in, b_in) 및 XNOR(a_in, b_in)로 얻기 위한 RTL은 합성은 다음 처럼 코딩됩니다.



Condition	Output	Description
a_in = b_in	y_out = a_in ~^ b_in	If both inputs are at same logic level, then output should be XNOR (a_in, b_in)
a_in != b_in	y_out = a_in ^ b_in	If both inputs are at different logic level, then output should be XOR (a_in, b_in)



module combo_design ( input a_in, b_in, output reg y_out);
always@*
begin
  if (a_in == b_in)
    y_out = a_in ~^ b_in;
  else
    y_out = a_in ^ b_in;
end
endmodule
