[Verilog 학습] 멀티플레서 사용 사례

4:1 MUX 사용 사례 구성

4:1 MUX는 case-endcase 구조를 사용하여 설명됩니다.

표시된 것처럼 case-endcase 구성은 병렬 논리를 추론하는 데 사용됩니다.



module mux_4to1 ( input [3:0] d_in, input [1:0] sel_in, output reg y_out);
always @*
begin
  case ( sel_in )
    2'b00 : y_out = d_in[0];
    2'b01 : y_out = d_in[1];
    2'b10 : y_out = d_in[2];
    2'b11 : y_out = d_in[3];
  endcase
end
endmodule

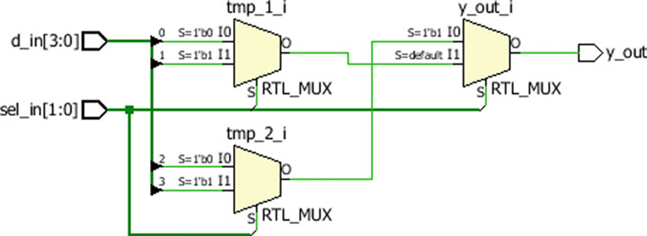

2:1 MUX를 사용하는 4:1 Mux

4:1 MUX는 2:1 MUX를 사용하여 구현할 수 있습니다.

4:1 MUX는 3개의 2:1 멀티플렉서를 사용하여 구현됩니다.





module mux_4to1 ( input [3:0] d_in, input [1:0] sel_in, output y_out );

reg tmp_1, tmp_2;

always @*

begin
case ( sel_in[0] )
1'b0 : begin
  tmp_1 = d_in[0];
  tmp_2 = d_in[2];
end
1'b1 : begin
  tmp_1 = d_in[1];
  tmp_2 = d_in[3];
end
endcase

end

assign y_out = (sel_in[1]) ? tmp_2 : tmp_1;

endmodule



멀티플렉서를 사용하여 조합 논리 설계

이제 합성 가능한 구조를 사용하여 다음 표에 표시된 단일 비트 가산기와 감산기를 구현해 보겠습니다.

if…else 구성의 사용으로 인해 추론된 논리는 출력에서 멀티플렉서 체인을 사용합니다.



Control input	Operation	Description
0	a_in + b_in	Perform addition of (a_in, b_in)
1	a_in - b_in	Perform subtraction of (a_in, b_in)



module add_sub ( input a_in, b_in, control_in, output reg result_out, carry_out );

always @ *
if (control_in)
  { carry_out, result_out } = a_in + b_in;
else
  { carry_out, result_out } = a_in + (~b_in) + 1;

endmodule



RTL 조정을 사용한 최적화 전략

위의 예제의 최적화 전략은 한 번에 하나의 연산만 수행하고 최소 리소스를 사용합니다.



module add_sub ( input a_in, b_in, control_in, output reg result_out, carry_out );
reg tmp_1;

always @*
{ carry_out, result_out } = a_in + tmp_1 + control_in ;

always @ *
if (control_in)
  tmp_1 = ~b_in;
else
  tmp_1 = b_in;

endmodule
