[Verilog 학습] Verilog 연산자 3

Verilog 관계 연산자

Verilog는 두 이진수를 비교하는 관계 연산자를 지원하고 두 피연산자를 비교한 후 참('1') 또는 거짓('0') 값을 반환합니다.



다음 표는 관계 연산자를 설명합니다.

Operator	Name	Functionality
>	Greater than	To compare two numbers
>=	Greater than or equal to	To compare two numbers
<	Less than	To compare two numbers
<=	Less than or equal to	To compare two numbers

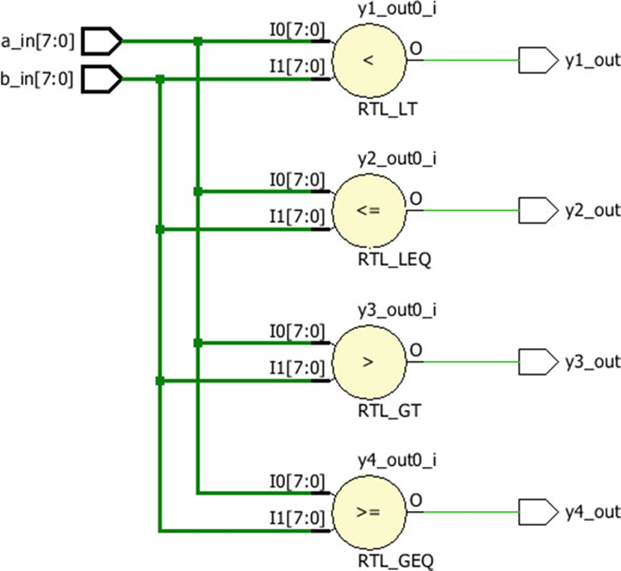

module Relational_operators (

input [7:0] a_in,
input [7:0] b_in,
output reg y1_out, y2_out, y3_out, y4_out);

always@ (a_in, b_in )
begin
  // less than < operator
  y1_out = a_in < b_in;
  // less than equal to <= operator
  y2_out = a_in <= b_in;
  // greater than > operator
  y3_out = a_in > b_in;
  // greater than equal to >= operator
  if (a_in >= b_in)
    y4_out = 1;
  else
    y4_out =0;
end
endmodule





Verilog 연결 및 복제 연산자

Verilog는 모든 바이너리 문자열에 대한 집중 및 복제를 지원합니다.



다음 표는 집중 및 복제 연산자의 기능을 설명합니다.

Operator	Name	Functionality
{ }	Concatenation	To concatenate two binary strings
{m, { }}	Replication	To replicate the string m times

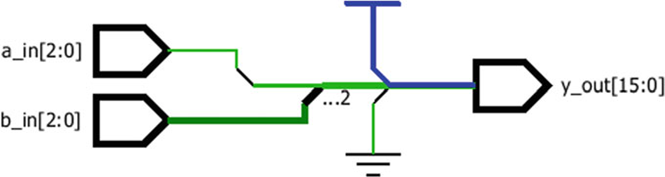

module concatenation_operator (

input [2:0] a_in,
input [2:0] b_in,
output reg [15:0] y_out );
parameter c_in = 3'b010;

always@ (a_in, b_in )
begin
  // use of concatenation{ } and replication n{} operator
  y_out = { a_in, b_in , {3{c_in}}, 3'b111};
end
endmodule







Verilog 감소 연산자

Verilog는 축소 연산자를 지원하고 비트 축소 후 단일 비트 값을 반환합니다.



다음 표는 감소 연산자를 설명합니다.

Operator	Name	Functionality
&	Reduction AND	For performing the bitwise reduction
~&	Reduction NAND	For performing the bitwise reduction
|	Reduction OR	For performing the bitwise reduction
~|	Reduction NOR	For performing the bitwise reduction
^	Reduction XOR	For performing the bitwise reduction
~^ or ^~	Reduction XNOR	For performing the bitwise reduction

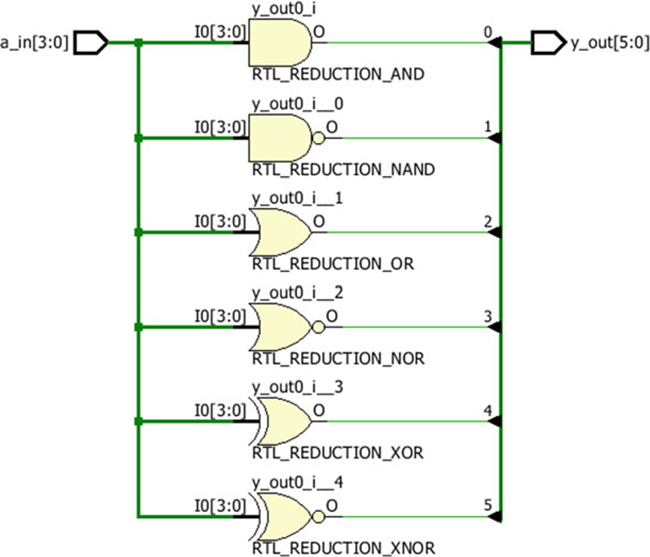

module reducon_operators (

input [3:0] a_in,
output reg [5:0] y_out);

always@ (a_in)
begin
  // reducon AND
  y_out[0] = & a_in;
  // reducon NAND
  y_out[1] = ~& a_in;
  // reducon OR
  y_out[2] = | a_in;
  // Reducon NOR
  y_out[3] = ~| a_in;
  // Reducon XOR
  y_out[4] = ^ a_in;
  // Reducon XNOR
  y_out[5] = ~^ a_in;
end
endmodule





Verilog 시프트 연산자

Verilog는 시프트 연산자를 사용하며 두 개의 피연산자가 필요합니다. 이 연산자는 이동 작업을 수행하는 데 사용됩니다.



다음 표는 시프트 연산자의 기능을 설명합니다.

Operator	Name	Functionality
<<	Shift left	To perform logical shift left
>>	Shift right	To perform logical shift right



module shift_operators (input [3:0] a_in, output reg [3:0] y1_out, y2_out);

parameter b_in = 2;

always@ (a_in)
begin
  // use of left shift operator
  y1_out = a_in << b_in;
  // use of right shift operator
  y2_out = a_in >> b_in;
end
endmodule
