f-number(f/#) 또는 조리개

f-number(ƒ/#) 또는 조리개/조리개 크기 카메라 렌즈가 열 센서 또는 가시 센서에 제공하는 빛 또는 열의 양을 의미합니다.

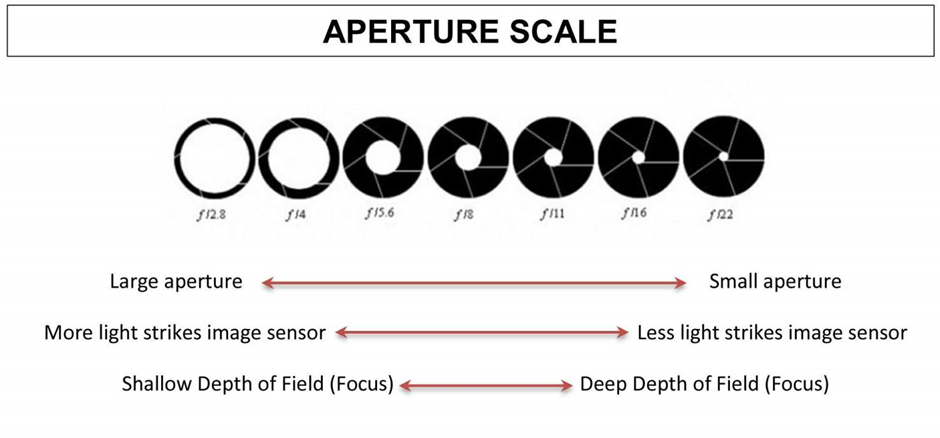

f-number(ƒ/#) 또는 f-스톱은 렌즈의 초점 거리와 조리개 직경의 비율을 나타내며 렌즈를 통해 들어오는 빛의 양을 나타냅니다. 렌즈는 일반적으로 최대 조리개 기능으로 지정됩니다.





낮은 ƒ/#는 더 큰 최대 조리개(빠른 렌즈라고도 함)를 의미하여 더 높은 빛 또는 적외선 수집 능력을 가져오는 반면, 높은 ƒ/#는 더 낮은 빛 또는 적외선 수집을 갖는 더 작은 조리개(저속 렌즈)를 의미합니다. f 값이 낮을수록 렌즈는 가시광선 및 NIR 이미징에 더 적합합니다. 그 결과 빛(또는 Lux) 감도가 증가하고 카메라가 낮은 조명 수준에서 더 정확한 이미지를 캡처할 수 있기 때문입니다. 135x 광학 줌(15.5-2075mm)은 고배율 줌 초점 거리로 인해 F 스톱이 훨씬 더 높기 때문에 장거리 저조도 카메라가 없습니다. 이것이 장거리 카메라가 열화상 카메라이거나 야간 투시를 위해 ZLID (줌 레이저 IR 다이오드) 조명이 필요한 이유입니다.



열화상 카메라의 경우 f-number 값이 낮을수록 이미지 대비와 선명도가 높아져 감지 거리가 더 길어집니다. 이는 ƒ/1.0 ~ ƒ/1.6과 같은 더 낮은 f-number 렌즈가 필요한 비냉각 LWIR 카메라에 특히 해당됩니다. ƒ/1.0 Ge 렌즈는 ƒ/1.6 렌즈보다 2.5배 더 많은 적외선 열 에너지를 적외선 센서로 전달할 수 있습니다.



열화상을 볼 때 렌즈의 f값을 확인하는 것이 매우 중요합니다. 이는 종종 시스템의 실제 성능을 결정하는 열 센서만큼이나 중요하기 때문입니다.



열화상 카메라 F-넘버의 중요성 및 적외선 카메라 NEdT 감도에 미치는 영향

f-숫자(ƒ/#) 또는 f-스톱은 조리개 직경에 대한 렌즈의 초점 거리의 비율을 나타내며(Lens Opening VS Focal Length) 렌즈를 통해 적외선으로 들어오는 IR 에너지(열)의 양을 나타냅니다. 렌즈는 일반적으로 최대 조리개와 최대 초점 거리/줌 파워로 지정됩니다.



ƒ/#가 낮을수록 더 많은 열적 IR 에너지가 적외선 센서에 도달하여 거리, 대비 및 열 적외선 카메라의 전반적인 성능을 증가시킵니다. 특히 저대비 장면에서도 장거리 감지 인식 및 식별이 필요한 감시용입니다. 열화상 카메라 감도는 NEdT 노이즈 등가 온도 차이로 측정됩니다. 종종 밀리 켈빈(1000분의 1도)으로 설명되는 온도 차이는 열화상 카메라 센서 감도와 렌즈의 F-스톱에 의해 결정됩니다.



ƒ/1.0 Ge 렌즈는 ƒ/1.6 렌즈보다 250% 더 많은 적외선 열 에너지를 적외선 센서로 전달할 수 있습니다. 이는 열화상 이미징에 가장 일반적인 유형인 비냉각 LWIR 카메라의 경우 특히 전체 카메라 NEdT 감도와 관련이 있기 때문에 센서보다 F-number가 더 중요함을 의미합니다.
